Описание

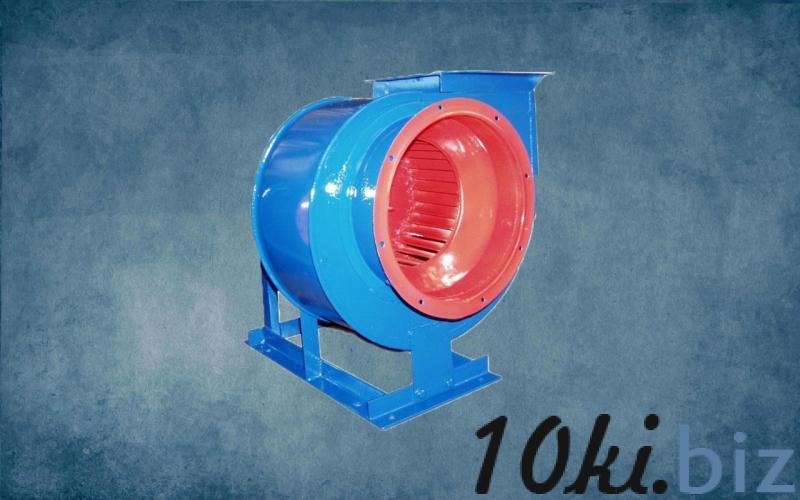

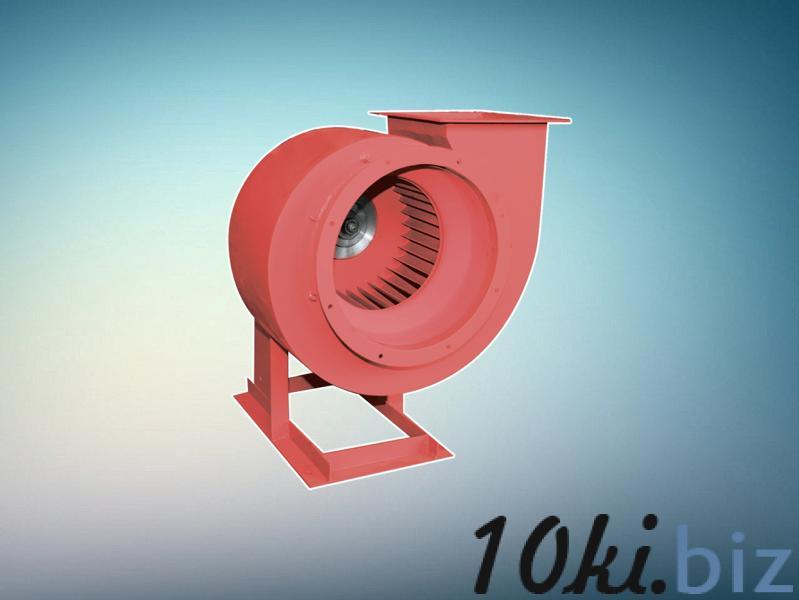

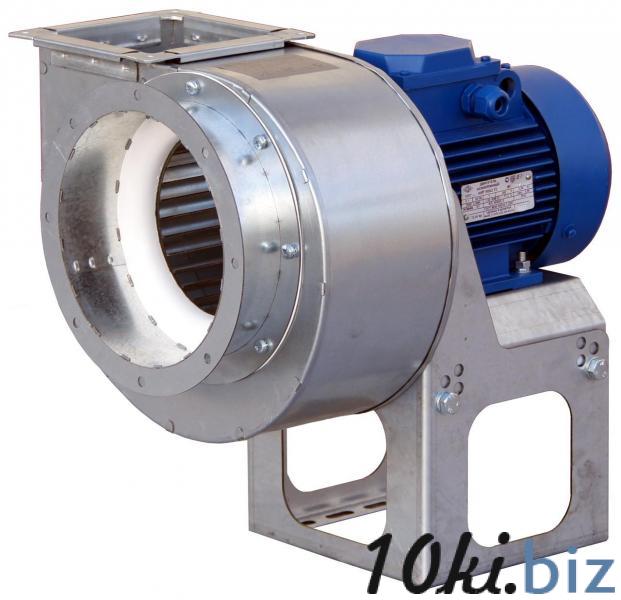

Вентиляторы радиальные среднего давления ВР 287-46, ВР 288-46
Вентиляторы среднего давления необходимы для перемещения воздушных смесей и их эксплуатация должна происходить в среде с температурой не выше +80°С. Воздушные смеси не должны состоять из следующих материалов:
пыли и твердых веществ в количестве более 100мг/м3;
ржавчины;
липких веществ;
волокнистых элементов.
В рабочем колесе содержаться 32 лопатки загнутые вперед. Сырьем для производства радиальных вентиляторов ВР 287-46 могут быть такие материалы:
нержавеющая сталь;
углеродистая сталь;
алюминиевые сплавы;
изготовление по требованию заказчика.

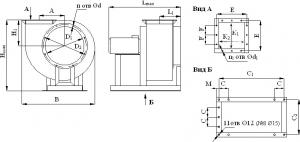

Чертеж радиального вентилятора ВР 287-46
Основные параметры вентиляторов ВР 287-46
Диаметр рабочего колеса
Конструктивное исполнение
Электро- двигатель
Параметры в рабочей зоне
P/n
Производительность тыс м3/час
Полное давление Па
2
1
Без электродвигателя
0,25/1500
0.45-1.1
250-320
0,37/1500
0.45-1.5
250-340
1,1/3000
1,5/3000
0.87-2.2
930-1230
2,5
1
Без электродвигателя
0,37/1500
0.9-1.3
390-430
0,55/1500
0.9-2.1
390-450
0,75/1500
0.9-2.35
390-440
2,2/3000
1.85-2.5
1700-1850
3/3000
1.85-3.25
1700-1900
4/3000
1.85-4.2
1700-1950
5,5/3000
3,15
1
Без электродвигателя
0,37/1000
1.05-1.8
275-340
0,55/1000
1.05-2.75
275-360
0,75/1000
1.05-3.5
275-360
1,1/1500
1.5-3
590-735
1,5/1500
1.5-3.85
590-750
2,2/1500
1.5-5.3
590-750
3/1500
4
1
Без электродвигателя
1,1/1000
2.5-4
500-600
1,5/1000
2.5-5
500-650
2,2/1000
2.5-6.8
500-630
3/1000
2.5-8
500-600
4/1500
3.3-6.3
1100-1385
5,5/1500
3.3-8.5
1100-1450
7,5/1500
3.3-11
1100-1350
5
1
Без электродвигателя
4/1000
4.5-9
830-1000
5,5/1000
4.5-12
830-1050
7,5/1000
4.5-15.9
830-1100
11/1000
4.5-18
830-1100
11/1500
7-12
1850-2150
15/1500
7-16
1850-2350
18,5/1500
7-19
1900-2450
22/1500
7-23
1900-2500
6,3
1
Без электродвигателя
5,5/750
7.5-14
800-950
7,5/750
8.6-17.5
800-1000
11/750
7.5-24
850-1000
15/1000
11-22
1400-1700
18,5/1000
11-27
1400-1700
22/1000
11-27.5
1400-1700
30/1000
8
1
Без электродвигателя
15/750
18,5/750
22/750
19-22
1430-1530
30/750
30/1000
37/1000
24-37
2600-2800
45/1000
Специалисты компании «Прометей» всегда проконсультируют Вас по любым вопросам. Мы предлагаем широкий выбор промышленных вентиляторов. Наша компания предоставляет только качественную продукцию. Доставка и оплата удобным для покупателя способом.
Характеристики
| Гарантийный срок |
12 |
| Направление вращения |
Левое|Правое |
| Тип конструкции промышленного вентилятора |
Радиальный(Центробежный) |
| Максимальная запыленность воздуха |
100.0 |
| Количество лопаток |
32 |
| Направление лопаток |
загнуты вперед |
| Тип корпуса |
спиральный поворотный |
| Состояние |
новое |
