5 полосный эквалайзер на BA3822LS + TL072. , цена фото купить в Киеве. Раздел Эквалайзеры на стекло

Описание

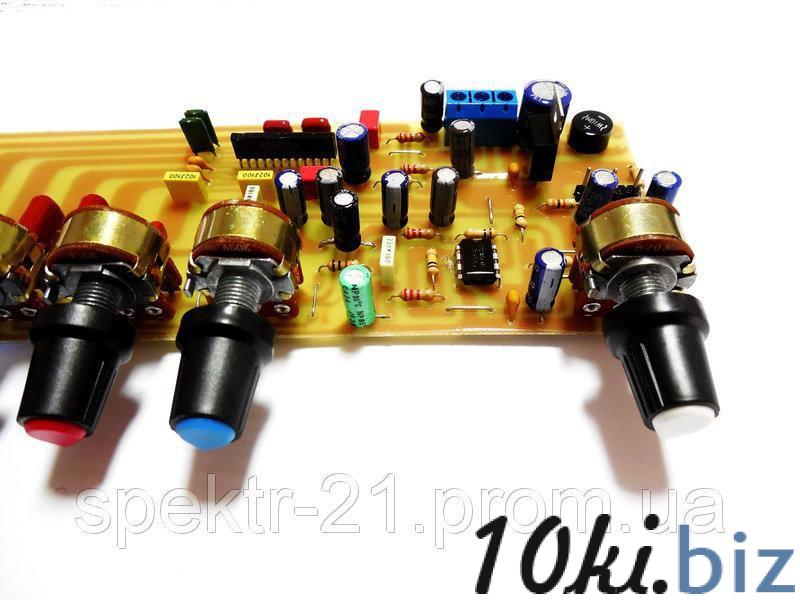

5 полосный эквалайзер на BA3822LS + TL072.

Стереофонического пятиполосного эквалайзера, собранного на специализированной микросхеме BA3822LS, так же в схеме имется предварительный усилитель, реализован на TL072.

Видео работы плати

Питание осуществляется от блока питания, собранного на стабилизаторе 7809, который вместе с диодным мостом и сглаживающей емкостью расположены на одной плате с эквалайзером и предусилителем. К разъему питания на плате подводится переменное напряжение 10...12 Вольт, снимаемое со вторичной обмотки понижающего трансформатора.



Технические характристики:

1. Напряжени питания - от 3.5 В до 14 В

2. Входное напряжение - до 500 мВ

3. Выходное напряжение - до 10 мВ

4. Рабочая полоса частот - от 10 Гц до 25 кГц

5. Диапазон регулировки тембра - от –12 дБ до +12 дБ

6. Коэффициент гармонич. искажений - 0.05%

7. Ток потребления - от 10 мА до 12 мА

8. Отношение сигнал/шум - 80 дБ

9. Коэффициент усиления - 1

10. Входное сопротивление - 100 кОм

11. Выходное сопротивление - 10 кОм
